FZJD-转接单元

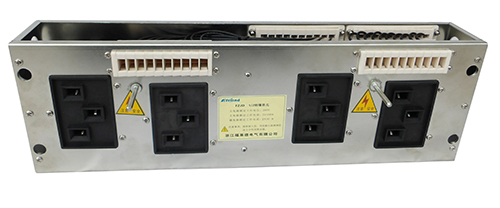

  • 产品说明

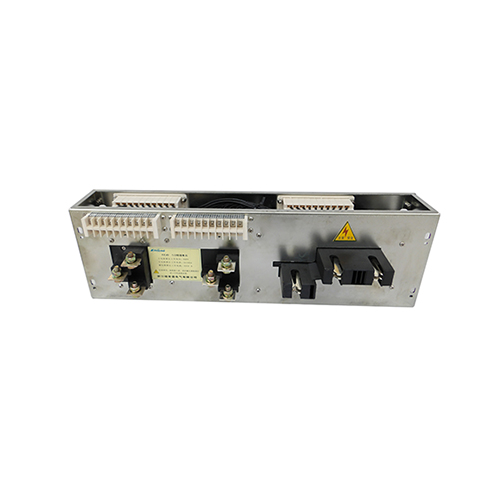

  • 转接单元(反面)

    产品特点

    FZJD型 超薄型转接单元是最新研制的新型1/2转接单元,具有大电流、小空间,美观实用的特点,其深度仅45mm比原85mm少了将近一半即使按照MNS标准型的深度400,抽屉深度也不亚于原来450,使成套和柜体厂家节省不少成本。二次回路全部采用26路设计,规格统一使客户的便于备货。电流统一125A包括GCS单元,是GCS, MNS, GCK等低压抽出式开关柜不可缺少的附件。

    主要技术参数:

    一、主电路

    车甫助回路

    额定工作电压::AC1000V

    额定工作电压::AC660V

    额定工作电流:125AX2

    工频耐受电压:3500V

    额定工作电压:AC380V DC220V

    额定工作电流:10AX26

    转接单元中心至垂直母线夹中心距离:三极125mm
