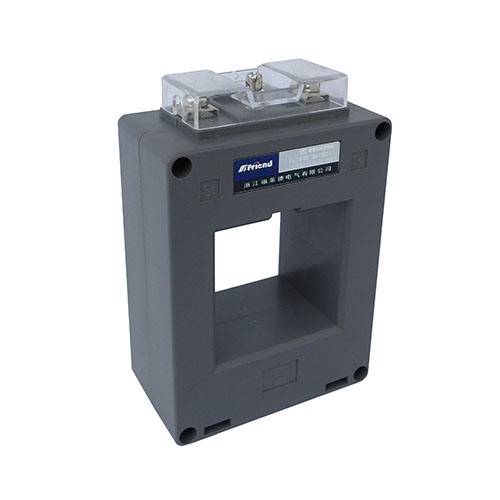

FL2-0.66 50×50II
  • 产品说明

  • 概述
    FL2-0.66II系列电流互感器,外壳采用阻燃,耐温140℃的聚碳酸脂压注成形,铁芯采用取向冷轧硅钢带卷绕而成,二次导线采用高强度电磁漆包线,产品结构新颖,造型美观,安装方便,体积小,容量大。

    产品符合国际GB20840.2-2014。

    2 技术指标
    ◆测量CT一次电流5~6300A二次电流5A、1A
    保护CT一次电流200~6300A,二次电流5A、1A
    剩余电流CT一次电流0~5A,二次输出电压1V
    双绕组CT一次电流5~6300A,二次电流5A
    ◆额定工作电压AC0.66kV(等效AC0.69kV,GB156-2003)
    ◆额定频率50~60Hz
    ◆环境温度-30℃~70℃最高耐温120℃
    ◆海拔高度≤3000m
    ◆工频耐压3000V/1min 50Hz
    ◆用于没有雨雷直接侵袭,无严重污染及剧烈震动的场所

    3 选型说明
    根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。卸下互感器顶部接线罩壳,去掉引线垫片,二次引出后罩壳复位。计量电能用的可利用固定螺栓和罩壳上小孔加封铅印,以防窃电。


    型号

    主要特点

    备注

    FL2-0.66II

    适用于多根母排(2-6根)或多根电缆穿越

    适用面广,规格多





    尺寸
    规格

    外形尺寸(mm)

    内孔安装尺寸(mm)

    长度

    宽度

    高度

    长度

    高度

    FL2-0.66 50×50II

    88

    48

    130

    53

    53

       FL2-0.66 140×100II

    200

    48

    207

    146

    102
