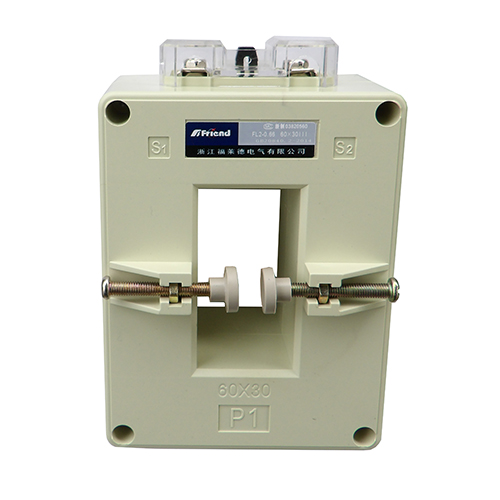

FL2-0.66-60×30III
  • 产品说明

  • 概述:
    低压保护型电流互感器主要适用于多根母排穿越的继电保护回路,该产品为保护系统检测短路故障而开发,具有不同准确级和准确限值系数,广泛应用于低压配电保护系统。

    产品特点:
    下面以浙江福莱德电气有限公司FL2-0.66III电流互感器,立式方孔型,可穿铜排1~3汇流排,不但具有I,II型的特点,而且可作供电系统计量电能用,以及可与电流继电器配套作保护用。
    FL2-0.66III系列电流互感器外壳采用阻燃、台湾奇美ABS注塑成形,铁芯采用取向冷轧硅钢带卷绕而成,二次导线采用高强度电磁漆包线,产品结构新颖,造型美观,安装方便,准确度高,容量大。

    用于采集低压过载、短路信号,与保护继电器配套使用,一次测量范围100-5000A,二次输出5A、1A,主要准确级有:5P10等。采集低压过载、短路信号,与电动机保护单元配套使用。

    符合标准

    产品符合国标GB20840.2-2014

    技术指标

    l      保护CT一次电流100-5000A,二次电流5A,1A
    2      额定工作电压AC0.66kV(等效AC0.69kV,GB/T156-2007)
    3      额定频率50-60Hz
    4      环境温度-30℃~70℃,最高耐温120℃
    5       海拔高度≤3000m
    6      工频耐压4000V/1min 50Hz
    7      用于没有雨雪直接侵袭,无严重污染及剧烈震动的场所



    选型说明

    l      根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。打开翻盖,通过压线片进行二次接线,二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印,以防窃电。
    l      工作电流长期不超过1.1倍额定值,允许在1.2倍额定值时短时使用,时间不超过1h;
    l      根据被测电流大小,选定额定电流比,一般选用比被测电流大2/3左右的额定电流;
    2      产品极性表示为:一次接线标志P1、P2,相应二次接线标志S1、S2;S1表示P1的同名端,S2表示P2的同名端;
    3      测量仪表接于S1、S2端上,此时所接回路的总负荷不应超过互感器的额定负荷,当安装仪表位置与电流互感器相距甚远或回路负载较大时,应优先选用二次电流为1A的规格;
    4      注意根据母排的规格和根数,选用相匹配窗口大小的互感器。



    规格尺寸

    尺寸
    规格

    外形尺寸(mm)

    内孔安装尺寸(mm)

    长度

    宽度

    高度

    长度

    高度

    FL2-0.66-30III

    60

    37

    79

    32

    20

    FL2-0.66-40III

    78

    46

    104

    42

    31

    FL2-0.66-50×30III

    91

    77

    127

    33

    55

    FL2-0.66-60×30III

    99

    77

    144

    33

    65

    FL2-0.66-80×30III

    99

    77

    167

    33

    85

    FL2-0.66-100×50III

    123

    77

    199

    55

    105

    FL2-0.66-130×50III

    123

    77

    230

    55

    135



    FL2-0.66IV型中压电动机保护专用电流互感器
    FL2-0.66IV 3.3kV保护用电流互感器外壳采用ABS材料,具有很强的耐热性和机械性能。该互感器可过载10倍,专用于煤矿,与煤矿专用电动机保护装置配套使用。



    型号

    额定电流

    额定负荷

    准确级别

    FL2-0.66-30III

    100~400A/1A

    2.5~10VA

    5P10

    100~500A/5A

    FL2-0.66-40III

    150~800A/1A

    5~10VA

    5P10

    150~800A/5A

    FL2-0.66-50×30III

    200~1200A/1A

    5~10VA

    5P10

    200~1200A/5A

    FL2-0.66-60×30III

    200~2000A/1A

    5~10VA

    5P10

    200~2000A/5A

    FL2-0.66-80×30III

    300~2500A/1A

    5~20VA

    5P10

    300~2500A/5A

    FL2-0.66-100×50III

    600~4000A/1A

    5~30VA

    5P10

    600~4000A/5A

    FL2-0.66-130×50III

    600~5000A/1A

    5~30VA

    5P10

    600~5000A/5A
