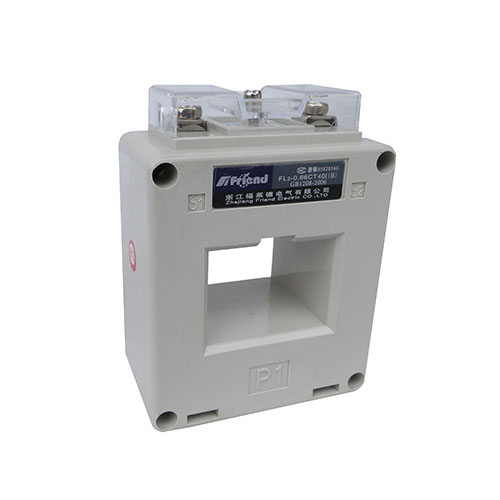

FL2-0.66 40II
- 产品说明
概述
FL2-0.66II系列电流互感器,外壳采用阻燃,耐温140℃的聚碳酸脂压注成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，容量大。
产品符合国际GB20840.2-2014。2 技术指标
◆测量CT一次电流5～6300A二次电流5A、1A
保护CT一次电流200～6300A，二次电流5A、1A
剩余电流CT一次电流0～5A，二次输出电压1V
双绕组CT一次电流5～6300A，二次电流5A
◆额定工作电压AC0.66kV(等效AC0.69kV，GB156-2003)
◆额定频率50～60Hz
◆环境温度-30℃~70℃最高耐温120℃
◆海拔高度≤3000m
◆工频耐压3000V/1min 50Hz
◆用于没有雨雷直接侵袭，无严重污染及剧烈震动的场所3 选型说明
根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。卸下互感器顶部接线罩壳，去掉引线垫片，二次引出后罩壳复位。计量电能用的可利用固定螺栓和罩壳上小孔加封铅印，以防窃电。
型号主要特点
备注
FL2-0.66II
适用于多根母排（2-6根）或多根电缆穿越
适用面广，规格多
尺寸
规格外形尺寸(mm)
内孔安装尺寸(mm)
长度
宽度
高度
长度
高度
FL2-0.66 30II
65
44
98
33
31
FL2-0.66 40II
78
46
104
42
31
FL2-0.66 50II
87
46
106
52
31
FL2-0.66 60II
102
48
111
62
32
FL2-0.66 80II
122
47
117
82
32
FL2-0.66 100II
140
50
122
102
32
FL2-0.66 120II
168
48
153
122
52
FL2-0.66 130×60II
178
48
159
132
62
FL2-0.66 60×50II
112
68
142
62
54
FL2-0.66 80×50II
132
68
150
82
54
FL2-0.66 100×50II
152
68
150
102
54
FL2-0.66 30I
60
37
79
32
20

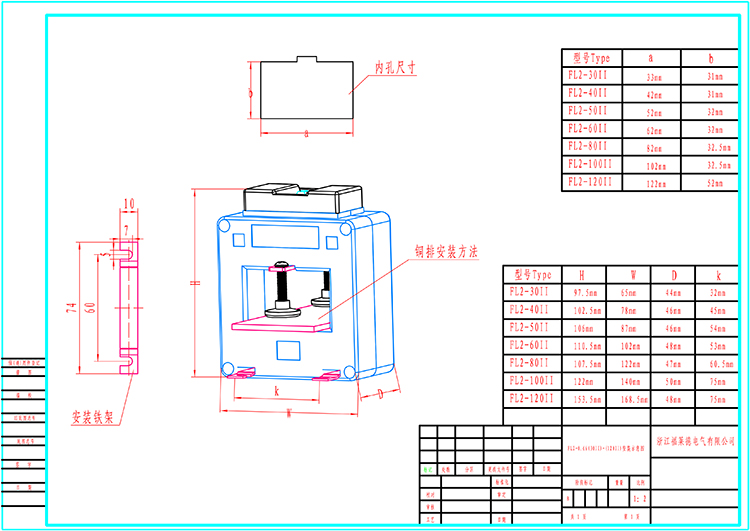

安装尺寸
